The hypervisor is not running
Posted by NiTRo | Filed under Hyper-V, Test
De même que nous l’avons fait à la sortie de XenServer 5, nous avons testé Hyper-V Server 2008 R2 (disponible depuis le 01.09.2009). Cette version est la réponse de Microsoft à la gratuité d’ESXi et de XenServer car dans “Hyper-V Server 2008 R2″ il n’y a pas “Windows”, donc c’est gratuit.
Rassurez vous, il y a des gros bouts de Windows dedans quand même. Peut être même un peu trop, et c’est ce qui nous a amené à rédiger ce post. Il ne sera pas question d’analyses de performance ni de comparaison de fonctionnalités, juste d’un aperçu du pèlerinage qu’à été l’installation de 3 serveurs motivé à la base par la curiosité de testé Live Migration et Cluster Shared Volumes (CSV). Malgré tout, il y a eu quelques bonnes surprises…
Chauffe Marcel !
Tout d’abord voici le détail de la configuration de test :
- Châssis IBM BladeCenter-E 86773RG
- 3x lames IBM HS21 8853L2G avec 8Go de RAM
- 3x cartes SAN Q-Logic 4GB SFF (option IBM)
- 2x switch FC Brocade 4GB (option IBM)
- Fabric SAN (EMC Symmetrix DMX 3 + Switch Brocade)

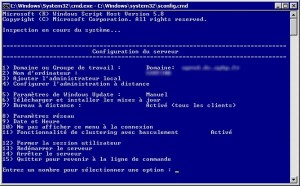

L’installation de l’hyperviseur Microsoft fut un peu plus longue que celui de Citrix ou encore de VMware mais ce n’est qu’un détail. Une fois l’installation terminé, en guise de console d’administration locale, on a le droit à ça :
C’est pas glorieux mais ça fera l’affaire pour mettre la couche IP et faire le reste en RDP.
Ayant eu droit à quelques déboires avec ce script lors de la configuration réseau, voici une petit liste de commandes qui nous a permis de contourner le problème :
netsh winhttp set proxy <server:port>
netsh interface ip show config
netsh interface ip set address “<Local Area Connection>” static <ip> <netmask> <gateway>
netsh advfirewall firewall set rule group=”Remote Volume Management” new enable=yes
netsh interface ip add dns “<Local Area Connection>” <ip>
Start /w ocsetup FailoverCluster-Core
Après renommage et débridage du firewall pour l’accès via MMC (+2 reboot), il ne faut pas oublier d’inscrire le Windows 2008 core (qui se cache derrière) dans un domaine Active Directory (+1 reboot). Car pour accéder à la fonction Live Migration, il faut un cluster MSCS et que pour avoir un cluster MSCS, il faut un domaine AD :
All servers in the cluster must be in the same Active Directory domain
Sachant qu’il est impossible d’utiliser XP ou 2003 pour administrer Hyper-V (RSAT oblige…) , nous décidons d’utiliser une VM Windows 2008 (non R2) fraichement installée. Premier message d’erreur :

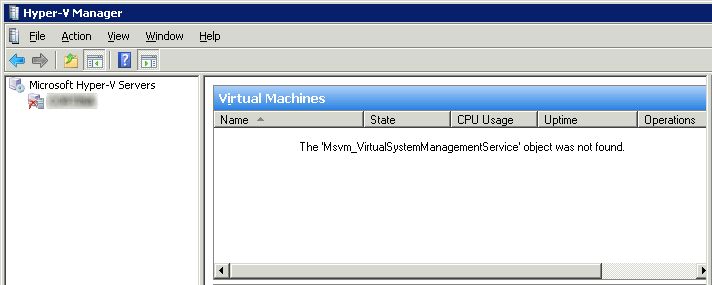

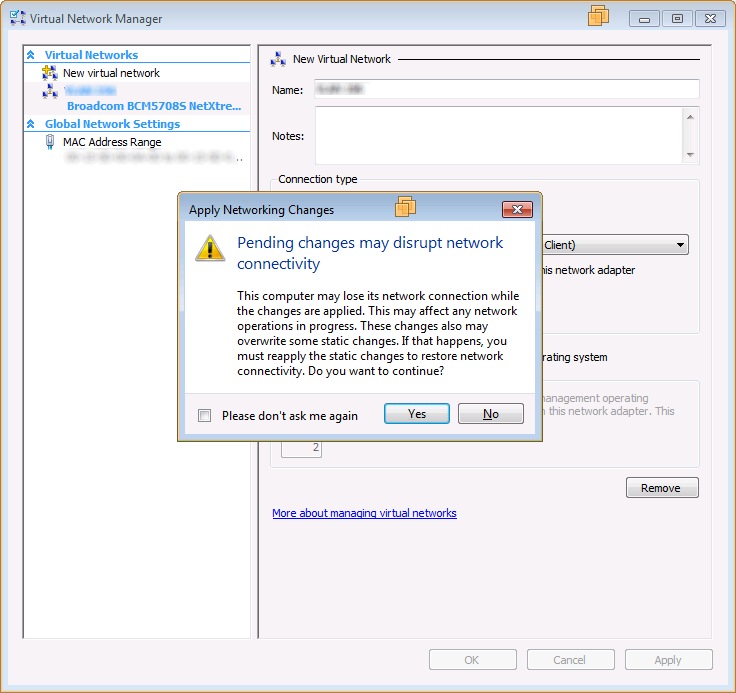

Google+Kb MS+reboot, on commence la config réseau. Séquence humour, chaque modification de network se traduit par une coupure de quelques secondes :

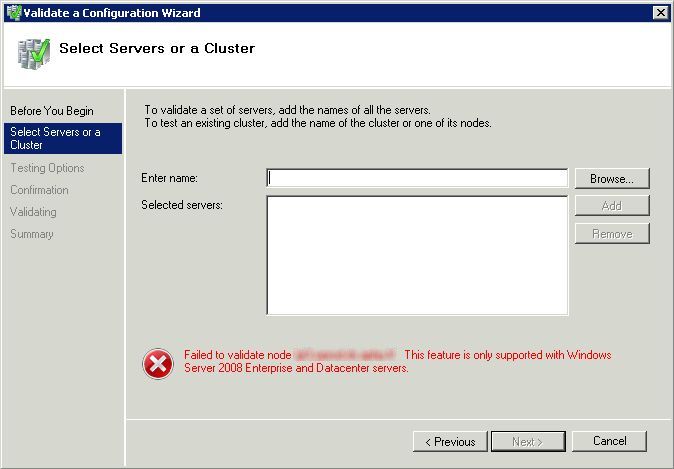

On passe à la console Failover Cluster Management, nouvelle erreur :
Explication sur un forum MS :
You cannot use a non-R2 Windows Server 2008 computer to control the Failover Cluster console in a R2 Windows Server 2008 computer.
C’est bon à savoir. Nous voila donc parti pour installer une RC de Windows 7 (32 bit) car nous venions d’apprendre la dispo du RSAT pour 7.

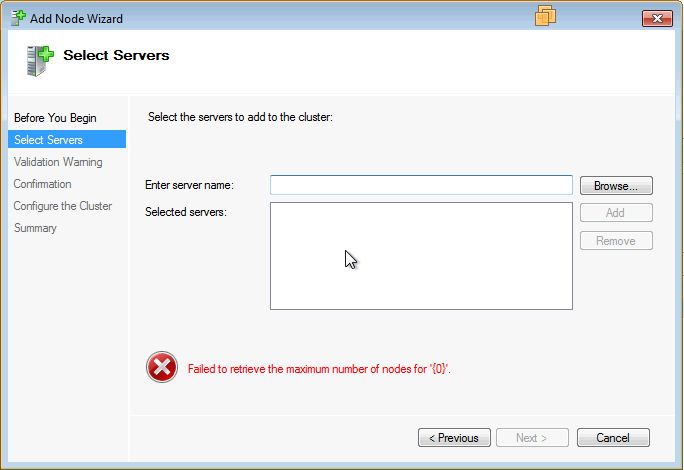

Nouvelle erreur dans la Failover Cluster console :
If you will be using a computer with a 32-bit operating system to remotely manage a computer running Hyper-V Server that has failover clustering enabled, you must enable 32-bit support for failover clustering on the computer running Hyper-V Server. You can do this with the following command: dism /online /enable-feature /featurename: FailoverCluster-Core-WOW64
Faisons ça sur nos 3 serveurs (pour R2, la bonne commande est “dism /online /enable-feature /featurename:FailoverCluster-Core-WOW64″)…
Nous pouvons maintenant configurer le stockage. Ayant l’habitude des cluster MSCS 2003, nous configurons les LUN de la même façon coté SAN.
Malheureusement, pour un cluster 2008 R2 il est nécessaire que les LUN supportent le SCSI-3 Persistent Reservation. Donc pas de validation du cluster pour le moment.
Google à nouveau, nous ne tardons pas à tomber sur la réponse : il faut envoyer une commande à la baie car ce flag ne fait pas parti de ceux par défaut :
set device 122E attribute=SCSI3_persist_reserv ;
set device 1873 attribute=SCSI3_persist_reserv ;
symconfigure -sid 432 -v -f SCSI3_persist_reserv commit
Toujours la même erreur car par défaut une baie DMX présente une LUN (ID 0) supplémentaire (vcmdb) permettant de communiquer directement avec elle. Le test de SCSI-3 PR se faisant sur la première LUN visible pas l’OS, la validation du cluster échoue systématiquement. Il est impossible de modifier cette LUN car elle n’est que virtuelle. Plan A :
The vcmdb must be made invisible to disk management [...] this can be accomplished by right-clicking the disk in Device Manager and selecting disable.

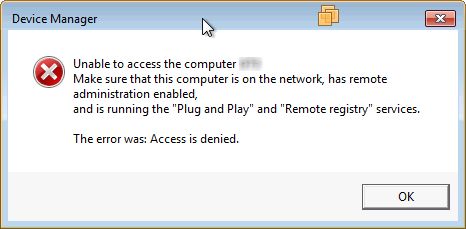

Hyper-V Server 2008 R2 étant une version core, nous tentons de le faire en remote. Erreur :

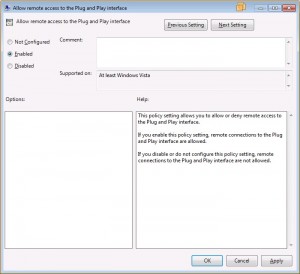

Réponse sur Google : Il faut activer une policy (gpedit en remote + gpupdate /force) :
+ désactivation du firewall :
netsh firewall set opmode disable

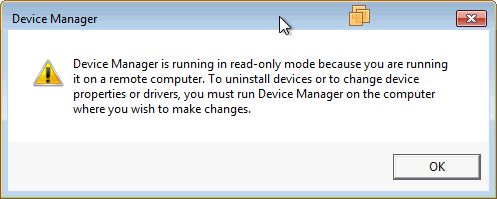

Et ça n’a servi à rien car le Device Manager est en Read Only, même sur une version core (à moins que nous n’ayons pas googlé assez…) :
Plan B : on masque la vcmdb du FA, ce qui impactera tous les hosts connectés dessus. On est plus à ça près !
unmap dev 0040 from dir 3B:0;
unmap dev 0040 from dir 14B:0;
symconfigure -sid 432 -v -f UNmap_VCMDB commit
Cette fois, c’est bon (merci Manu) !

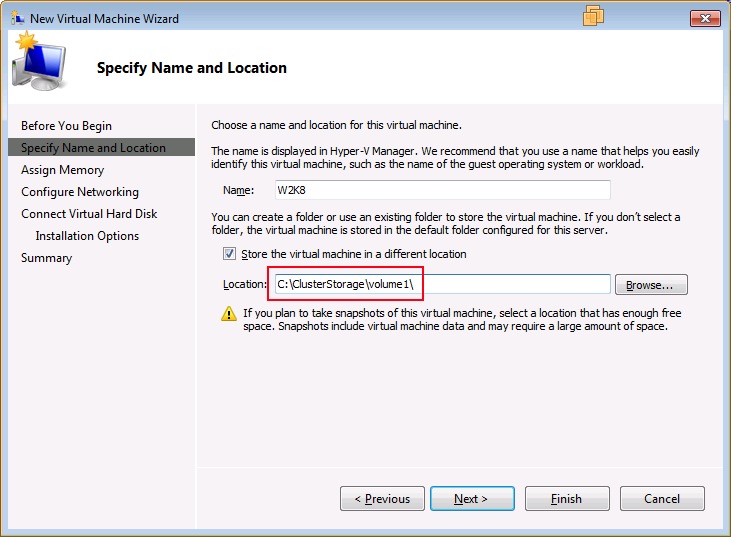

Une fois le cluster OK, on passe à la création du CSV (qui n’est pas au gout de tout le monde), suivi par la création de la VM. Il faut savoir que les volumes CSV sont accessibles via des pointeurs dans C:\ClusterStorage\ :

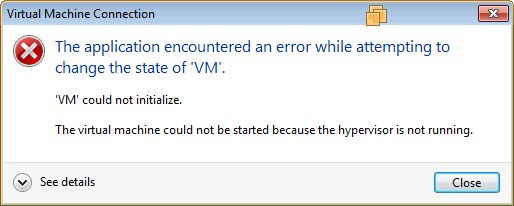

On démarre la VM :

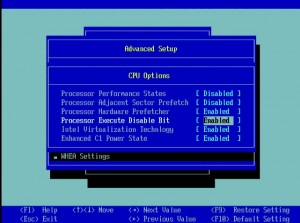

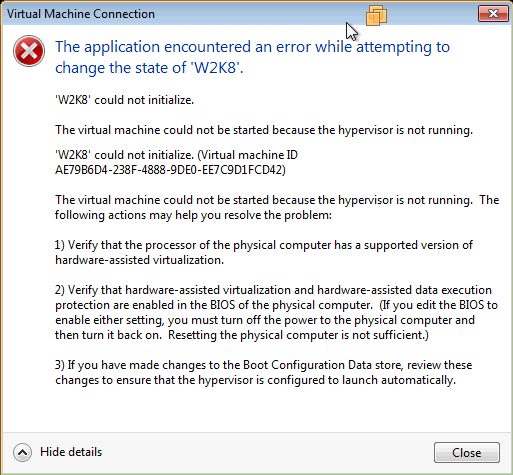

Traduction d’MS sur un post regroupant le top des messages-d’erreur-qui-ne-veulent-rien-dire : Il fallait bien sûr activer le “NX bit” dans le BIOS des serveurs (Hyper-V, tout comme XenServer, ne font que du Hardware Assit).
Au passage, Hyper-V R2 ne gère toujours pas le failover SAN ni Ethernet nativement, il faut donc s’assurer que le constructeur fournisse bien les drivers et applicatifs compatiblent 2008 core (CLI uniquement). Dans notre cas, il a fallu utiliser cette commande pour l’installation des pilotes Q-Logic :
pnputil -i -a “driver.inf”
Et utiliser une licence “PowerPath” d’EMC pour la gestion du failover FC. Et ça, ce n’est pas gratuit.

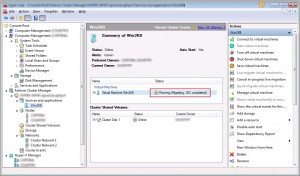

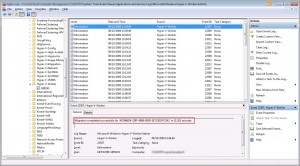

On peux maintenant tester Live Migration :

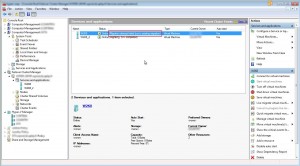

Et ça marche ! Par contre, pas plus d’un par host simultanément :

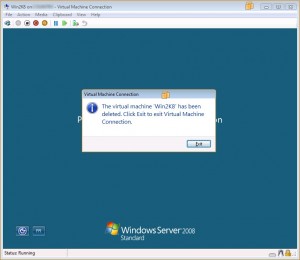

Et la console de la VM ne suit pas le mouvement :

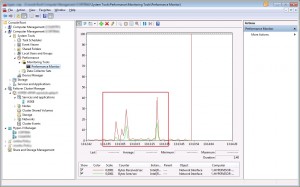

Globalement, le mécanisme de migration à chaud semble bien maitrisé. Nous avons fait quelques migrations sur une VM stressée sans problème.
A titre de comparaison, il nous a fallu moins de 2 heures (sans google, ni admin guide) pour monter 2 XenServer et XenCenter, pour faire un XenMotion d’une VM sur un datastore NFS…
Au menu des petits plus, il y a la possibilité de choisir l’emplacement des snapshots et l’ordre de boot en GUI :

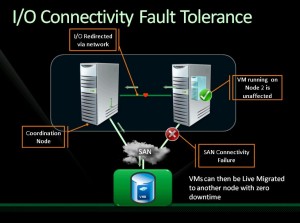

Passons maintenant à LA bonne surprise d’Hyper-V R2 : la fonction “Connectivity Fault Tolerance” de CSV
CSV est un genre d’add-on à NTFS qui permet à plusieurs serveurs d’écrire sur la même partition et donc d’avoir plusieurs VM, managées par plusieurs Hyper-V, sur le même volume (grosse lacune d’Hyper-V “R1″ qui obligeait à avoir autant de LUN que de VM). CSV ne transformant pas NTFS, un des serveurs à le rôle de “coordinator node” qui gère les requêtes d’écriture des metadata :
Lorsque la connectivité SAN est perdue sur un des noeuds, le flux de data est encapsulé dans du SMB v2 et transporté par le réseau au “coordinator node”. Nous l’avons testé en coupant les ports fibres d’un des serveurs hébergeant une VM, la bascule se fait en quelques secondes sans downtime :
Le failback est automatique (et peut être forcé) quelques secondes après le retour du SAN, toujours sans downtime. Cette fonction semble très mure mais nous restons septique quant à son application sur des serveurs hébergeant plusieurs dizaines de VM.
Conclusion : Hyper-V Server 2008 R2 manque encore cruellement d’ergonomie, du support NFS et surtout d’un client d’administration unique compatible avec 2008 (non R2) et XP/2003. Et je ne parle pas d’une MMC pleine à craquée de composants avec lesquels il faut jongler pour chaque opération.
Malgré tout, nous laissons encore une chance à l’usine à gaz au produit et ne manquerons pas de vous donner nos impressions sur SCVMM R2 et sa fonction “Quick Storage Migration“.
