Très loin des dashboard cacti fastidieux à réaliser et limités en scalabilité, nous avons voulu une appliance la simple possible : deploy, add vcenter, relax!

vSphere Storage DRS attempts to avoid an out-of-space situation and therefore runs a load-balancing operation as soon as the datastore exceeds its space-utilization threshold. This operation can be outside of the normal load-balancing interval of every 8 hours.

La première phrase est aussi intéressante qu’imprécise. On y apprend que la réaction est immédiate mais aussi qu’elle dépend de vCenter. Et suite à une batterie de tests sur différents environnement (5.0 et 5.1), nous avons remarqué que la fréquence de rafraîchissement de cette information dans vCenter n’est malheureusement que d’une (1) fois toutes les 30 minutes au mieux. (on soupçonne un algorithme basé sur l’utilisation du datastore mais visiblement pas encore très efficace). Pour le vérifier, rien de tel qu’un petit oneliner de PowerCLI qui check la propriété info.timestamp des datastores :

Get-View -ViewType datastore -property info,name,summary|?{$_.summary.accessible}|select name,{$_.info.timestamp.ToLocalTime()}

On constate donc qu’un des pilier de SDRS repose sur une donnée dont la fiabilité peut malheureusement varier et dont la fraîcheur peut laisser à désirer même dans le cas des 30 minutes. En attendant que ça bouge coté VMware, voici un workaround (nettement moins dingue que celui d’une certaine kb), qui consiste à forcer le refresh rapide à votre convenance sans que la tache n’apparaisse dans le vCenter (merci le SDK). Dans notre exemple, refresh de tous les datastores dont la propriété info.timestamp serait “veille” de plus de 5 minutes :

Get-View -ViewType datastore -property info,summary|?{$_.summary.accessible}|?{($(get-date) - $_.info.timestamp.ToLocalTime()).TotalMinutes -gt 5}|%{$_.RefreshDatastore()}

La seconde phrase de la citation, c’est un RTFM politiquement correct pour ceux qui font encore l’amalgame entre les 8h d’intervales de l’I/O load balancing et le Space-Utilization Load Balancing.

Alarme de latence Read ou Write pour datastore partagé NFS par cluster, yellow 300ms/5min et red 500ms/3min (mailto:admin@vmware.local) :

foreach ($vicluster in Get-View -ViewType ClusterComputeResource) {foreach ($dsname in ($vicluster.Datastore|%{Get-View $_}|?{$_.summary.Accessible -and $_.summary.MultipleHostAccess -and $_.info.nas})){if (!((Get-View AlarmManager).GetAlarm($vicluster.moref)|?{(get-view $_).info.name -match "Datastore $($dsname.name) datastore RW latency"})){(Get-View AlarmManager).CreateAlarm($vicluster.moref,(New-Object VMware.Vim.AlarmSpec -Property @{Name = "Datastore $($dsname.name) datastore RW latency in $($vicluster.name)";Description = "Custom alarm to monitor NFS $($dsname.name) ($($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)) read or write latency in $($vicluster.name)";Enabled = $true;expression = (New-Object VMware.Vim.OrAlarmExpression -Property @{expression = @((New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "totalReadLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "300";YellowInterval = "300";Red = "500";RedInterval = "180";Type = "HostSystem"});(New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "totalWriteLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "300";YellowInterval = "300";Red = "500";RedInterval = "180";Type = "HostSystem"}))});Action=(New-Object VMware.Vim.GroupAlarmAction -Property @{Action= (New-Object VMware.Vim.AlarmTriggeringAction -Property @{Action = (New-Object VMware.Vim.SendEmailAction -Property @{ToList = "admin@vmware.local";Subject = "[vAlarm] $($dsname.name) RW latency on {targetName}";CcList = "";Body = ""});TransitionSpecs = @((New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "green";FinalState = "yellow";Repeats = $false});(New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "yellow";FinalState = "red";Repeats = $false}))})});ActionFrequency = "1800"}))}}}

Alarme de latence Read ou Write pour datastore partagé VMFS par cluster, yellow 30ms/5min et red 40ms/3min (mailto:admin@vmware.local) :

foreach ($vicluster in Get-View -ViewType ClusterComputeResource) {foreach ($dsname in ($vicluster.Datastore|%{Get-View $_}|?{$_.summary.Accessible -and $_.summary.MultipleHostAccess -and $_.info.vmfs})){if (!((Get-View AlarmManager).GetAlarm($vicluster.moref)|?{(get-view $_).info.name -match "Datastore $($dsname.name) RW latency in $($vicluster.name)"})){(Get-View AlarmManager).CreateAlarm($vicluster.moref,(New-Object VMware.Vim.AlarmSpec -Property @{Name = "Datastore $($dsname.name) RW latency in $($vicluster.name)";Description = "Custom alarm to monitor VMFS $($dsname.name) ($($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)) read or write latency in $($vicluster.name)";Enabled = $true;expression = (New-Object VMware.Vim.OrAlarmExpression -Property @{expression = @((New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "totalReadLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "30";YellowInterval = "300";Red = "40";RedInterval = "180";Type = "HostSystem"});(New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "totalWriteLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "30";YellowInterval = "300";Red = "40";RedInterval = "180";Type = "HostSystem"}))});Action=(New-Object VMware.Vim.GroupAlarmAction -Property @{Action= (New-Object VMware.Vim.AlarmTriggeringAction -Property @{Action = (New-Object VMware.Vim.SendEmailAction -Property @{ToList = "admin@vmware.local";Subject = "[vAlarm] $($dsname.name) RW latency on {targetName}";CcList = "";Body = ""});TransitionSpecs = @((New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "green";FinalState = "yellow";Repeats = $false});(New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "yellow";FinalState = "red";Repeats = $false}))})});ActionFrequency = "1800"}))}}}

Alarme de latence SIOC Normalized Latency pour datastore partagé par cluster, yellow 30ms/5min et red 40ms/3min (mailto:admin@vmware.local) :

foreach ($vicluster in Get-View -ViewType ClusterComputeResource) {foreach ($dsname in ($vicluster.Datastore|%{Get-View $_}|?{$_.summary.Accessible -and $_.summary.MultipleHostAccess -and $_.IormConfiguration.Enabled})){if (!((Get-View AlarmManager).GetAlarm($vicluster.moref)|?{(get-view $_).info.name -match "Datastore $($dsname.name) SIOC Normalized Latency in $($vicluster.name)"})){(Get-View AlarmManager).CreateAlarm($vicluster.moref,(New-Object VMware.Vim.AlarmSpec -Property @{Name = "Datastore $($dsname.name) SIOC Normalized Latency in $($vicluster.name)";Description = "Custom alarm to monitor $($dsname.name) ($($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)) datastore SIOC Normalized Latency in $($vicluster.name)";Enabled = $true;expression = (New-Object VMware.Vim.OrAlarmExpression -Property @{expression = @((New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "sizeNormalizedDatastoreLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "30000";YellowInterval = "300";Red = "40000";RedInterval = "180";Type = "HostSystem"}))});Action=(New-Object VMware.Vim.GroupAlarmAction -Property @{Action= (New-Object VMware.Vim.AlarmTriggeringAction -Property @{Action = (New-Object VMware.Vim.SendEmailAction -Property @{ToList = "admin@vmware.local";Subject = "[vAlarm] $($dsname.name) SIOC Normalized Latency on {targetName}";CcList = "";Body = ""});TransitionSpecs = @((New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "green";FinalState = "yellow";Repeats = $false});(New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "yellow";FinalState = "red";Repeats = $false}))})});ActionFrequency = "1800"}))}}}

Alarme de Disk Command aborts pour datastore VMFS partagé par cluster, en cas de défaillance/saturation DAS/SAN/iSCSI (mailto:admin@vmware.local) :

foreach ($vicluster in Get-View -ViewType ClusterComputeResource) {foreach ($diskname in ($vicluster.Datastore|%{Get-View $_}|?{$_.info.vmfs -and $_.summary.Accessible -and $_.summary.MultipleHostAccess}|%{$_.info.vmfs.extent}|%{$_.diskname})){if (!((Get-View AlarmManager).GetAlarm($vicluster.moref)|?{(get-view $_).info.name -match "Disk $diskname command aborts"})){(Get-View AlarmManager).CreateAlarm($vicluster.moref,(New-Object VMware.Vim.AlarmSpec -Property @{Name = "Disk $diskname command aborts in $($vicluster.name)";Description = "Custom alarm to monitor $diskname disk command aborts in $($vicluster.name)";Enabled = $true;expression = (New-Object VMware.Vim.OrAlarmExpression -Property @{expression = (New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "disk"}|?{$_.nameinfo.key -match "commandsAborted"}|?{$_.GroupInfo.Key -ne "virtualDisk"}|?{$_.RollupType -match "summation"}).key;Instance = $diskname});Operator = "isAbove";Yellow = "1";Red = "2";Type = "HostSystem"})});Action=(New-Object VMware.Vim.GroupAlarmAction -Property @{Action= (New-Object VMware.Vim.AlarmTriggeringAction -Property @{Action = (New-Object VMware.Vim.SendEmailAction -Property @{ToList = "admin@vmware.local";Subject = "[vAlarm] command aborts on disk $diskname on {targetName}";CcList = "";Body = ""});TransitionSpecs = @((New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "green";FinalState = "yellow";Repeats = $false});(New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "yellow";FinalState = "red";Repeats = $true}))})});ActionFrequency = "1800"}))}}}

Nous avons donc fait 2 fichiers xml (check_vmware_cluster.xml et check_vmware_datastore.xml à copier dans resource/script_queries) pour la partie “data queries” et un script bash (check_esx3_helper.sh à copier dans scripts) pour faire l’intermédiaire entre cacti et le script check_vmware_api.pl (à copier dans scripts).

Selon la version de votre vCenter, il est possible que vous ayez à tuner la variable $vi_timeshift dans check_esx3_helper.sh (il nous a fallu parfois jongler entre 300 et 600) à cause d’un bug vmware.

Une fois les fichiers copiés, il faut importer les templates (cacti_data_query_vmware_vpx_-_cluster_usage.xml et cacti_data_query_vmware_vpx_-_vmfs_usage.xml) dans cacti et les associer à votre vCenter :

Nous avons utilisé les credentials snmp v3 pour éviter de mettre un login/password dans les scripts donc si vous utiliser snmp sur votre vCenter, créez un compte équivalent ou créez un device dédié.

En ce qui concerne l’autentification, le fichier de session /tmp/check_esx3_session.dat, généré automatiquement, évite les logon/logoff à répétition et soulage le proxy mob.

Il ne vous reste plus qu’à choisir les clusters et les datastores que vous voulez monitorer (la dénomination VMFS est uniquement cosmétique, les datastores NFS sont évidement supportés) :

Vous pouvez ensuite regrouper vos graph par cluster :

Les graph on une fonction de remplissage automatique qui reprend la dernière bonne valeur connue pour éviter les vilains trous qui ne plaisent pas aux managers…

vi_host package

Ceux qui, comme nous, espéraient la voir arriver avec vSphere 5 ont été déçu. L’alarme de latence de datastore n’existe pas encore, pas en GUI du moins. Et pour cause, les compteurs de latence ne sont disponibles qu’au travers des objets VirtualMachine ou HostSystem (et HostSystem uniquement pour les compteurs SIOC). Nous vous avions proposé une solution de contournement, en PowerCLI évidement, grâce au compteur maxTotalLatency mais il restait encore à trouver quel datastore avait déclenché l’alarme.

Aujourd’hui nous vous proposons une série de oneliner qui vont créer (si elles n’existent pas déjà, ce qui veut dire que vous pouvez les utiliser en tache planifiée) des alarmes pour chaque datastore (instance = UUID) qui se déclencheront si les seuils de latence fixés sont atteint sur un ESX. Attention ça pique.

Alarme de latence Read ou Write pour datastore partagé NFS, yellow 300ms/5min et red 500ms/3min (mailto:admin@vmware.local) :

foreach ($dsname in (Get-View -ViewType datastore|?{$_.summary.Accessible -and $_.summary.MultipleHostAccess -and $_.info.nas})){if (!((Get-View AlarmManager).GetAlarm((Get-Folder -NoRecursion |Get-View).moref)|?{(get-view $_).info.name -match "$($dsname.name) datastore RW latency"})){(Get-View AlarmManager).CreateAlarm((Get-Folder -NoRecursion |Get-View).MoRef,(New-Object VMware.Vim.AlarmSpec -Property @{Name = "$($dsname.name) datastore RW latency";Description = "Custom alarm to monitor NFS $($dsname.name) ($($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)) read or write latency";Enabled = $true;expression = (New-Object VMware.Vim.OrAlarmExpression -Property @{expression = @((New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "totalReadLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "300";YellowInterval = "300";Red = "500";RedInterval = "180";Type = "HostSystem"});(New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "totalWriteLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "300";YellowInterval = "300";Red = "500";RedInterval = "180";Type = "HostSystem"}))});Action=(New-Object VMware.Vim.GroupAlarmAction -Property @{Action= (New-Object VMware.Vim.AlarmTriggeringAction -Property @{Action = (New-Object VMware.Vim.SendEmailAction -Property @{ToList = "admin@vmware.local";Subject = "$($dsname.name) RW latency";CcList = "";Body = ""});TransitionSpecs = @((New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "green";FinalState = "yellow";Repeats = $false});(New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "yellow";FinalState = "red";Repeats = $false}))})});ActionFrequency = "1800"}))}}

Alarme de latence Read ou Write pour datastore partagé VMFS, yellow 30ms/5min et red 40ms/3min (mailto:admin@vmware.local) :

foreach ($dsname in (Get-View -ViewType datastore|?{$_.summary.Accessible -and $_.summary.MultipleHostAccess -and $_.info.vmfs})){if (!((Get-View AlarmManager).GetAlarm((Get-Folder -NoRecursion |Get-View).moref)|?{(get-view $_).info.name -match "$($dsname.name) datastore RW latency"})){(Get-View AlarmManager).CreateAlarm((Get-Folder -NoRecursion |Get-View).MoRef,(New-Object VMware.Vim.AlarmSpec -Property @{Name = "$($dsname.name) datastore RW latency";Description = "Custom alarm to monitor VMFS $($dsname.name) ($($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)) read or write latency";Enabled = $true;expression = (New-Object VMware.Vim.OrAlarmExpression -Property @{expression = @((New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "totalReadLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "30";YellowInterval = "300";Red = "40";RedInterval = "180";Type = "HostSystem"});(New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "totalWriteLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "30";YellowInterval = "300";Red = "40";RedInterval = "180";Type = "HostSystem"}))});Action=(New-Object VMware.Vim.GroupAlarmAction -Property @{Action= (New-Object VMware.Vim.AlarmTriggeringAction -Property @{Action = (New-Object VMware.Vim.SendEmailAction -Property @{ToList = "admin@vmware.local";Subject = "$($dsname.name) RW latency";CcList = "";Body = ""});TransitionSpecs = @((New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "green";FinalState = "yellow";Repeats = $false});(New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "yellow";FinalState = "red";Repeats = $false}))})});ActionFrequency = "1800"}))}}

Alarme de latence SIOC Normalized Latency pour datastore partagé, yellow 30ms/5min et red 40ms/3min (mailto:admin@vmware.local) :

foreach ($dsname in (Get-View -ViewType datastore|?{$_.summary.Accessible -and $_.summary.MultipleHostAccess -and $_.IormConfiguration.Enabled})){if (!((Get-View AlarmManager).GetAlarm((Get-Folder -NoRecursion |Get-View).moref)|?{(get-view $_).info.name -match "$($dsname.name) datastore SIOC Normalized Latency"})){(Get-View AlarmManager).CreateAlarm((Get-Folder -NoRecursion |Get-View).MoRef,(New-Object VMware.Vim.AlarmSpec -Property @{Name = "$($dsname.name) datastore SIOC Normalized Latency";Description = "Custom alarm to monitor $($dsname.name) ($($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)) datastore SIOC Normalized Latency";Enabled = $true;expression = (New-Object VMware.Vim.OrAlarmExpression -Property @{expression = @((New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "datastore"}|?{$_.nameinfo.key -match "sizeNormalizedDatastoreLatency"}|?{$_.RollupType -match "average"}).key;Instance = ($dsname|%{$_.Host}|%{$_.MountInfo.Path.split("/")[-1]}|sort -unique)});Operator = "isAbove";Yellow = "30000";YellowInterval = "300";Red = "40000";RedInterval = "180";Type = "HostSystem"}))});Action=(New-Object VMware.Vim.GroupAlarmAction -Property @{Action= (New-Object VMware.Vim.AlarmTriggeringAction -Property @{Action = (New-Object VMware.Vim.SendEmailAction -Property @{ToList = "admin@vmware.local";Subject = "$($dsname.name) SIOC Normalized Latency";CcList = "";Body = ""});TransitionSpecs = @((New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "green";FinalState = "yellow";Repeats = $false});(New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "yellow";FinalState = "red";Repeats = $false}))})});ActionFrequency = "1800"}))}}

Bonus : Alarme de Disk Command aborts pour datastore VMFS partagé, en cas de défaillance/saturation DAS/SAN/iSCSI (mailto:admin@vmware.local) :

foreach ($diskname in (Get-View -ViewType datastore|?{$_.info.vmfs -and $_.summary.Accessible -and $_.summary.MultipleHostAccess}|%{$_.info.vmfs.extent}|%{$_.diskname})){if (!((Get-View AlarmManager).GetAlarm((Get-Folder -NoRecursion |Get-View).moref)|?{(get-view $_).info.name -match "$diskname Disk Command aborts"})){(Get-View AlarmManager).CreateAlarm((Get-Folder -NoRecursion |Get-View).MoRef,(New-Object VMware.Vim.AlarmSpec -Property @{Name = "$diskname Disk Command aborts";Description = "Custom alarm to monitor $diskname Disk Command aborts";Enabled = $true;expression = (New-Object VMware.Vim.OrAlarmExpression -Property @{expression = (New-Object VMware.Vim.MetricAlarmExpression -Property @{Metric = (New-Object VMware.Vim.PerfMetricId -Property @{CounterId = ((Get-View (Get-View ServiceINstance).Content.PerfManager).PerfCounter|?{$_.groupinfo.key -match "disk"}|?{$_.nameinfo.key -match "commandsAborted"}|?{$_.GroupInfo.Key -ne "virtualDisk"}|?{$_.RollupType -match "summation"}).key;Instance = $diskname});Operator = "isAbove";Yellow = "1";Red = "2";Type = "HostSystem"})});Action=(New-Object VMware.Vim.GroupAlarmAction -Property @{Action= (New-Object VMware.Vim.AlarmTriggeringAction -Property @{Action = (New-Object VMware.Vim.SendEmailAction -Property @{ToList = "admin@vmware.local";Subject = "$diskname Disk Command aborts";CcList = "";Body = ""});TransitionSpecs = @((New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "green";FinalState = "yellow";Repeats = $false});(New-Object VMware.Vim.AlarmTriggeringActionTransitionSpec -Property @{StartState = "yellow";FinalState = "red";Repeats = $true}))})});ActionFrequency = "1800"}))}}

Chez nous, à Hypervisor.fr, cacti c’est une grande passion ! Il y a presque 3 ans, quelques mois après la GA d’ESXi 3.5 (aka ESX 3i), nous avions publié un template cacti basé sur le fameux script check_esx3. Il permettait à l’époque de s’affranchir de SNMP, grand absent d’ESX 3i. Malheureusement ce script est très coûteux en ressources cpu et pouvait faire augmenter significativement le temps de polling de cacti si vous aviez de nombreux check à effectuer.

Il y a peu de temps, nous avons découvert check_vmware, une alternative (utilisable avec NAGIOS et MRTG) nettement plus efficace, developée par Steve Shipway. Cela nous a permis de finaliser notre template de monitoring de cluster et de dépoussiérer notre vieux template d’ESX.

Pour les utiliser, il vous faudra bien évidement le package vSphere SDK for Perl (aka vi perl toolkit), le script check_vmware.pl placé dans le répertoire ”scripts” de cacti, des scripts fournis dans notre package placés dans le même répertoire et du template xml à importer dans cacti. Le chemin d’accès au répertoire “scripts” est “/var/www/cacti/scripts” mais peut être changé dans les scripts.

Voici le rendu du template de cluster, suivit du lien pour le télécharger (gratuitement & légalement, vous n’aurez par de problème avec l’HADOPI) :

vi_cluster package

Et voici le rendu du template host, suivit du lien pour le télécharger :

vi_host package

Happy monitoring !

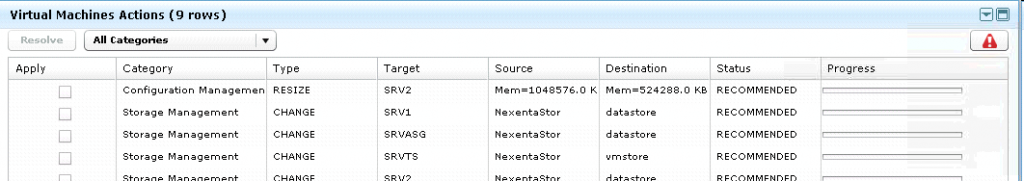

A la base, hors considérations de licensing, VMTurbo Virtualization Management Suite est (surprise !) une suite de composants offrant (re-surprise !) un outil de monitoring (c’est ce composant qui est gratuit) sur lequel s’appuient 3 autres outils : capacity planning, reporting et optimisation. Ce dernier est un genre de DRS à large scope qui peut vous suggérer (et surtout le faire pour vous si vous achetez la licence) de diminuer la quantité de ram d’une VM, de lui rajouter un vcpu ou de la  déplacer sur un autre datastore en fonction des métrics remonté par monitor.

Le composant qui nous intéresse le plus est évidement ”monitor” qui se démarque par sa simplicité et surtout par sa fluidité (accès web mais flash). Même sur une grosse infra vous n’aurez pas l’effet “usine à gaz” que peuvent offrir certains produits concurrents…

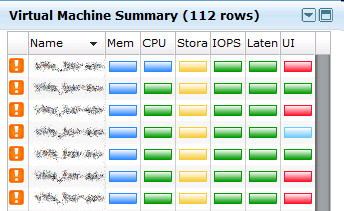

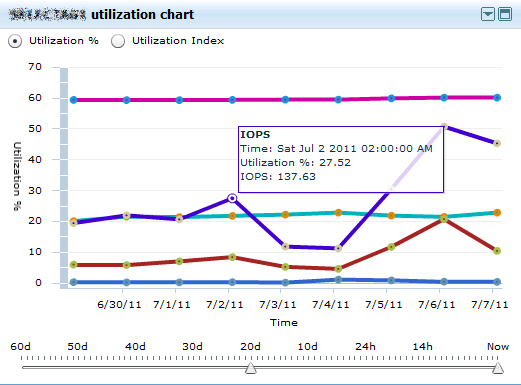

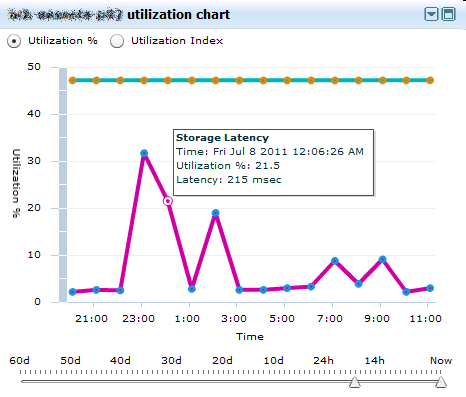

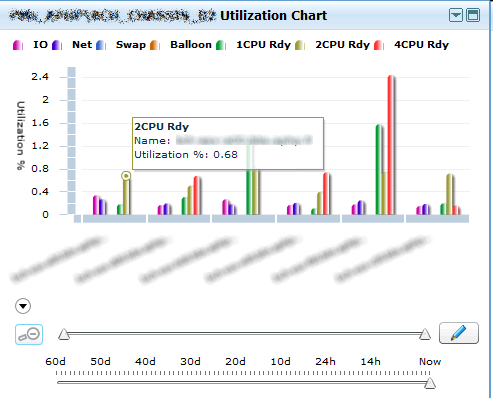

Cette simplicité peut aussi lui être reproché mais imaginons que vous souhaitiez vérifier que vous n’avez pas trop de CPU Ready Time sur toutes les VM d’un cluster, que vous souhaitiez connaitre la tendance en IOPS d’une VM, ou encore que vous vous inquiétiez du niveau de latence d’un datastore, ça vous donne quelque chose comme ça :

Ajoutez à cela un format appliance (assez light) en ovf avec pour seule configuration la config réseau et l’ajout du (ou des) vcenter à monitorer et vous obtenez un produit à tester d’urgence si ce n’est pas déjà fait !
